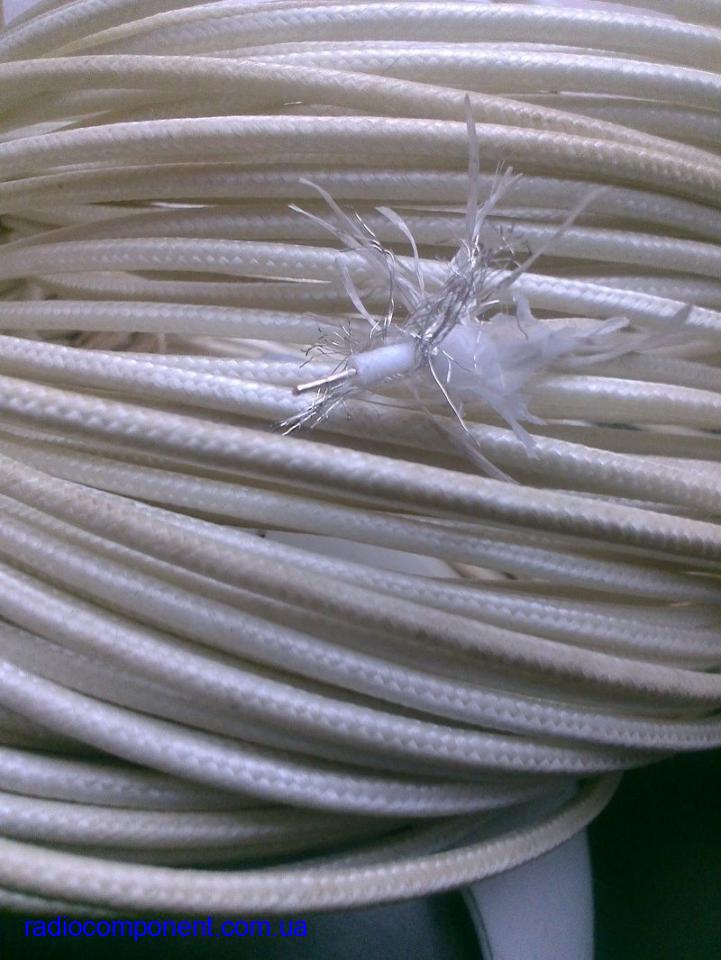

Кабель РК 50-2-21
номинальное волновое сопротивление 50 Ом
Конструкция
1. Внутренний проводник из медной посеребрённой проволоки номинальным диаметром 0,73 мм.
2. Изоляция в виде обмотки из плёнки фторопласта-4, наложенная на внутренний проводник до достижения диаметра по изоляции 2,2±0,1 мм.
3. Внешний проводник в виде оплётки из медных посеребрённых проволок номинальным диаметром 0,1 мм, наложенных под углом 50...60° с плотностью 88...92%.
4. Оболочка в виде обмотки из плёнки фторопласта-4.
5. Оплётка из стекловолокна, пропитанная кремнийорганическим лаком, наложенная на оболочку до достижения наружного диаметра 3,20±0,25 мм.
Технические характеристики
Волновое сопротивление 50±2 Ом
Коэффициент затухания не более 0,3 дБ/м на частоте 0,2 ГГц
не более 1,5 дБ/м на частоте 3,0 ГГц
Напряжение начала внутренних разрядов в изоляции не менее 1,5 кВ частотой 50 Гц
Испытательное переменное напряжение изоляции 3,0 кВ частотой 50 Гц
Сопротивление связи не более 320 мОм/м
Электрическая ёмкость 95 пФ/м
Коэффициент укорочения длины волны 1,42
Диапазон рабочих температур −60...+250 °C

Наружный диаметр 3,2 мм
